Διπλή κλίση αλουμινίου προς τα μέσα και περιστροφή των παραθύρων

Λάβετε την τελευταία τιμή

Επικοινωνήστε τώρα

Min. Παραγγελία: 1

Χαρακτηριστικά προϊόντος

Αρ. μοντέλου: MOONREACH

Συσκευασία & παράδοση

The file is encrypted. Please fill in the following information to continue accessing it

Περιγραφή Προϊόντος

Το ανακλινόμενο και περιστρεφόμενο παράθυρο αλουμινίου MOONREACH συνδυάζει πλήρες άνοιγμα προς τα μέσα και αερισμό με κλίση στην κορυφή σε πλαίσιο θερμοδιακοπής 105 mm. Οι ομοιόμορφες όψεις πλαισίου, οι συγκολλημένες φλάντζες και οι φλάντζες αερισμού, η αυλάκωση UC και το αφαιρούμενο υλικό οθόνης οργανώνουν τη δομή ανοίγματος και στεγανοποίησης. Οι γωνιακές σφήνες αλουμινίου ευρωπαϊκού τύπου χρησιμοποιούν στερέωση με βίδα και έγχυση κόλλας για να υποστηρίζουν τη σταθερότητα του πλαισίου και τα μεγάλα λειτουργικά φύλλα. Το προαιρετικό βαμβάκι μόνωσης υποστηρίζει θερμική και ακουστική απόδοση. Με γυαλί Low-E υψηλής απόδοσης, η τεκμηριωμένη τιμή K ολόκληρου του παραθύρου μπορεί να φτάσει το 2,0 ή μικρότερο. Το σύστημα ταιριάζει σε βίλες, προσαρμοσμένες κατοικίες, ανακαινίσεις κατοικιών και μικρά αρχιτεκτονικά έργα.

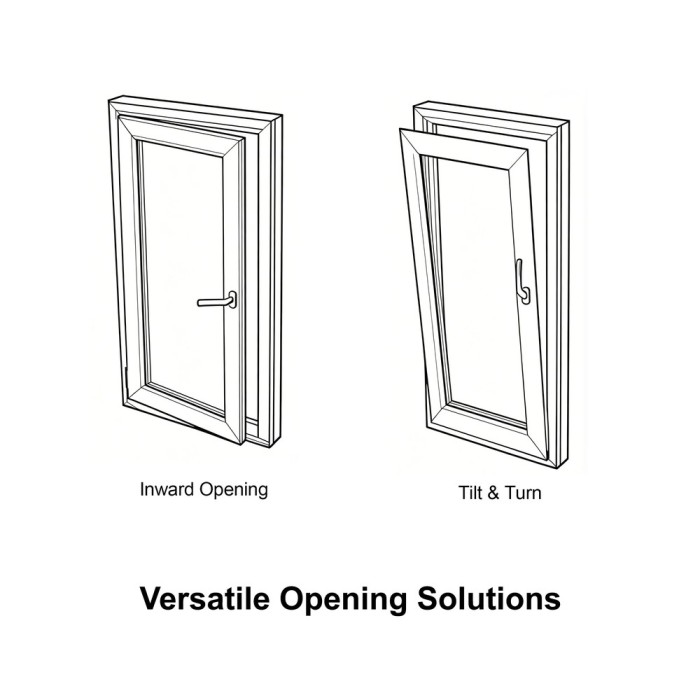

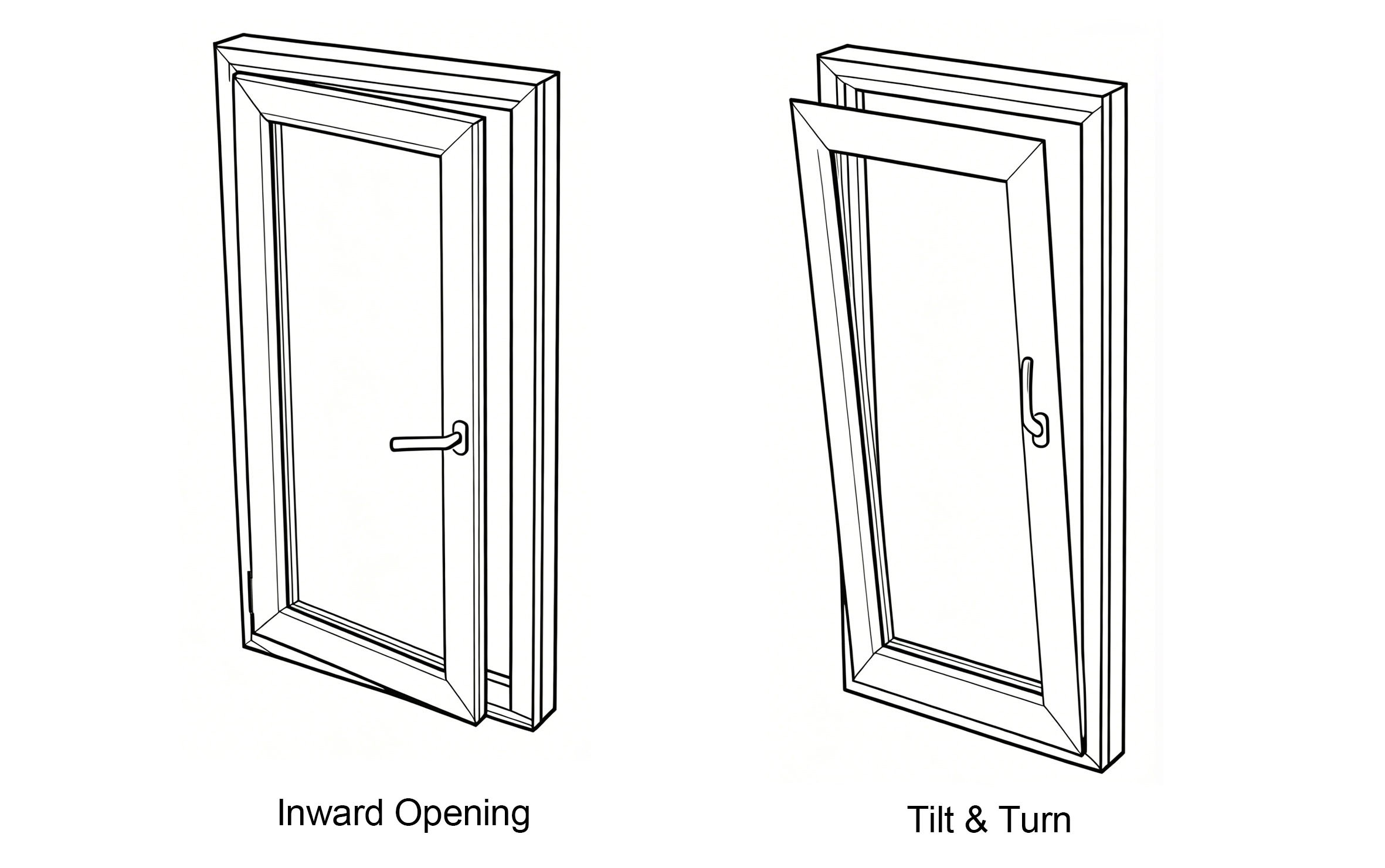

Δύο λειτουργίες ανοίγματος προς τα μέσα

Ανοίξτε το φύλλο προς τα μέσα ή γείρετε το από πάνω για αερισμό.

Λειτουργία ανοίγματος προς τα μέσα και κλίσης του παραθύρου κλίσης και στροφής αλουμινίου

Στοιχεία πλαισίου, θερμοδιακοπής και στεγανοποίησης

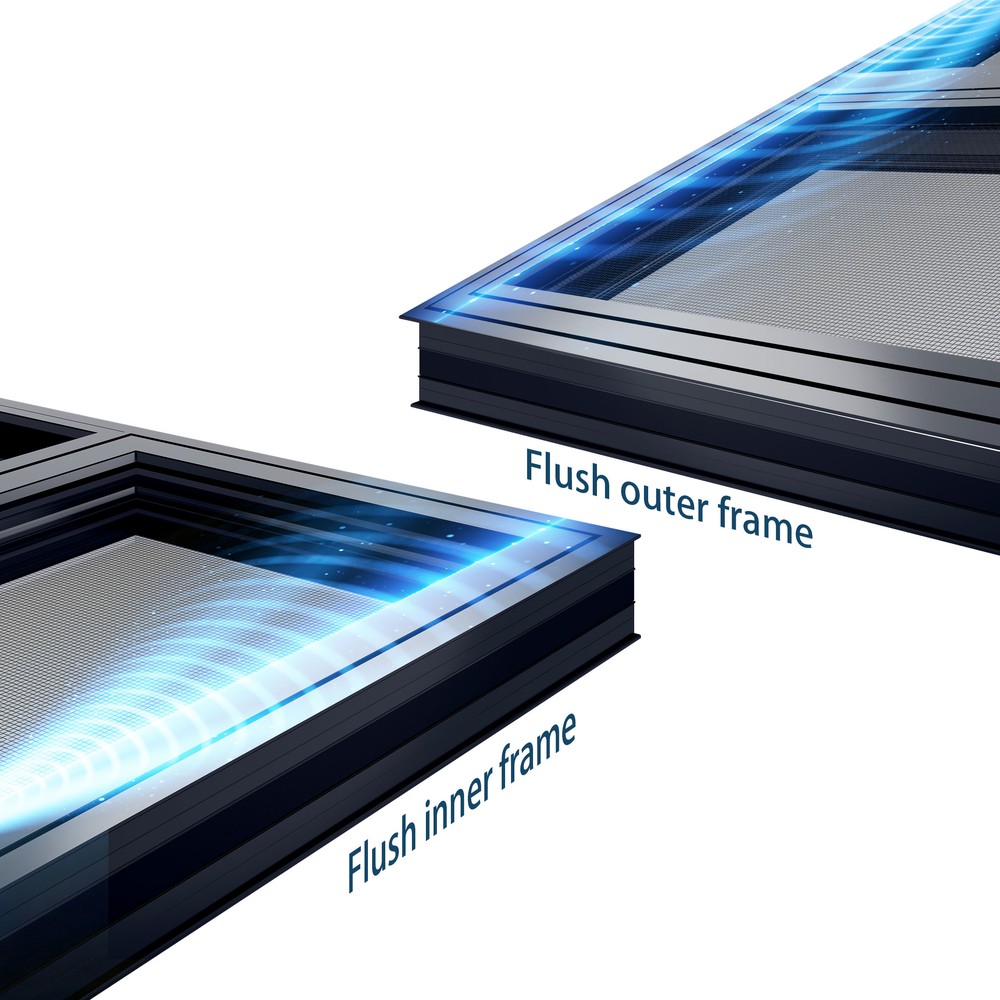

ξεπλύνετε το εσωτερικό και το εξωτερικό πλαίσιο για κλίση και περιστροφή του παραθύρου

Flush Frame Lines
Η εσωτερική και η εξωτερική όψη πλαισίου ευθυγραμμίζονται για καθαρή ανύψωση.

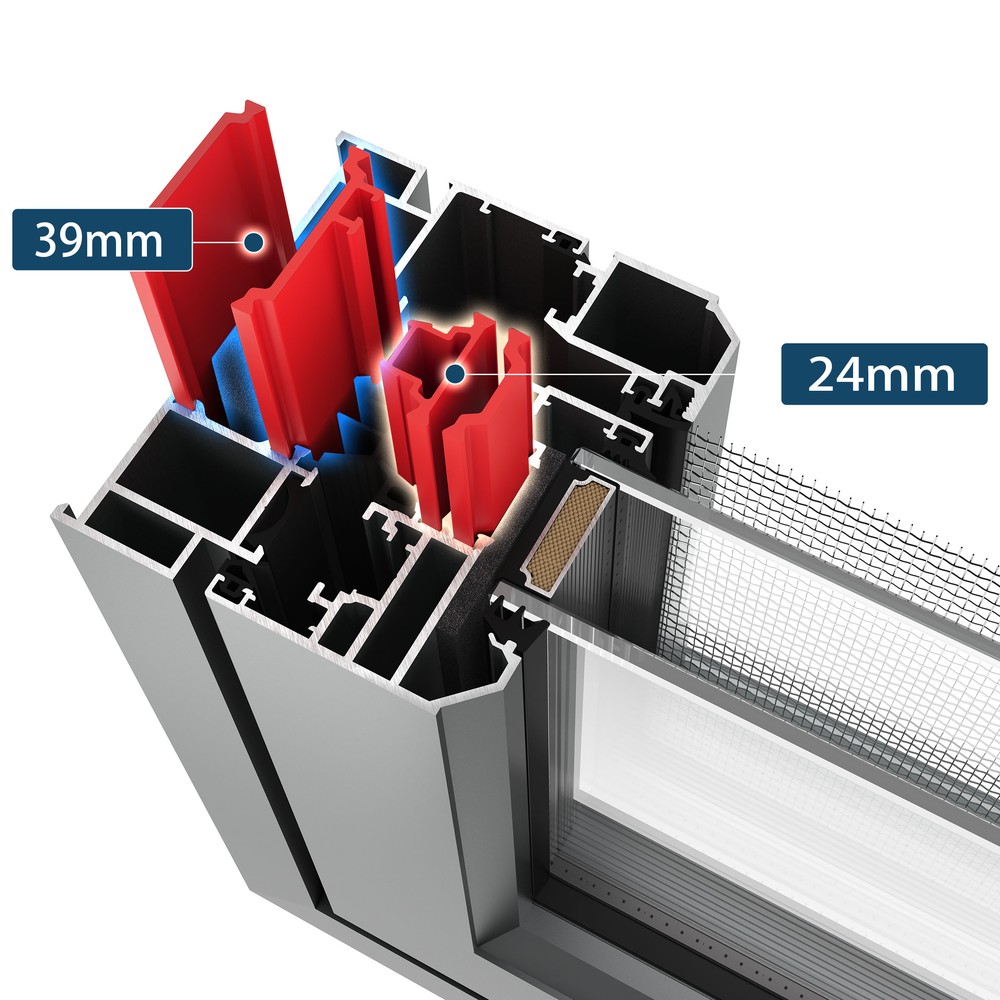

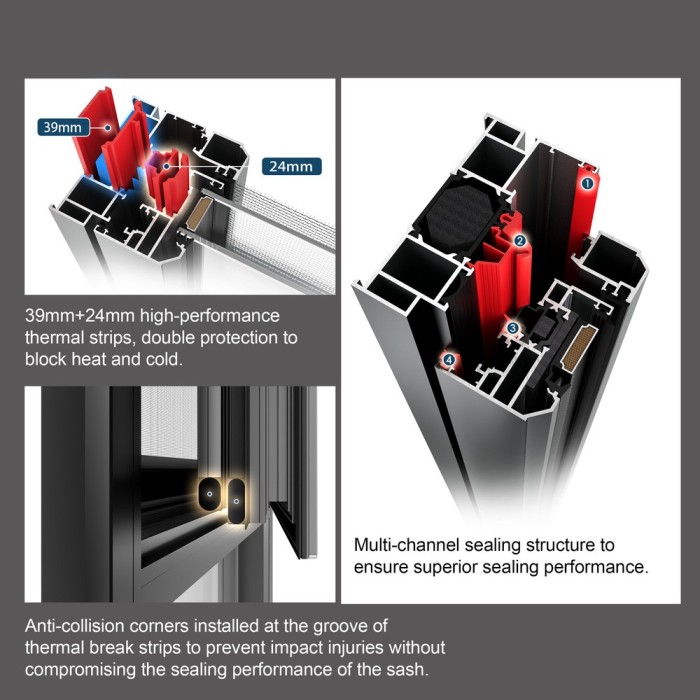

Λεπτομέρεια θερμοδιακοπής πλαισίου 39 mm και φύλλου 24 mm

Θερμοδιακοπή 39 mm + 24 mm
Μια λωρίδα πλαισίου 39 mm και λωρίδα φύλλου 24 mm χωρίζουν τα τμήματα αλουμινίου.

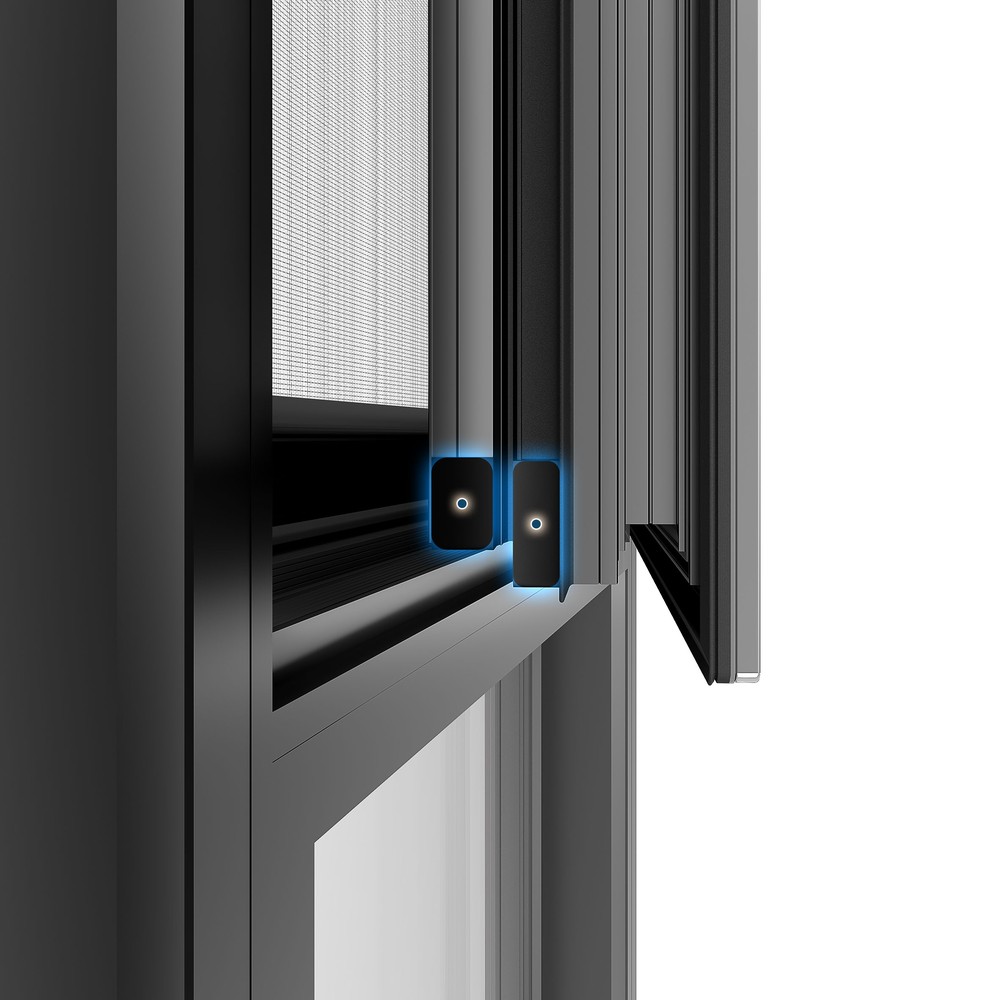

γωνία αντισύγκρουσης σε θερμική ταινία αλουμινίου

Προστασία γωνίας σε εσοχή
Η συμμετρική διάταξη θερμικής λωρίδας έχει μια εσοχή αυλάκωσης για μια γωνία κατά της σύγκρουσης χωρίς να διακόπτεται η γραμμή στεγανοποίησης φύλλου.

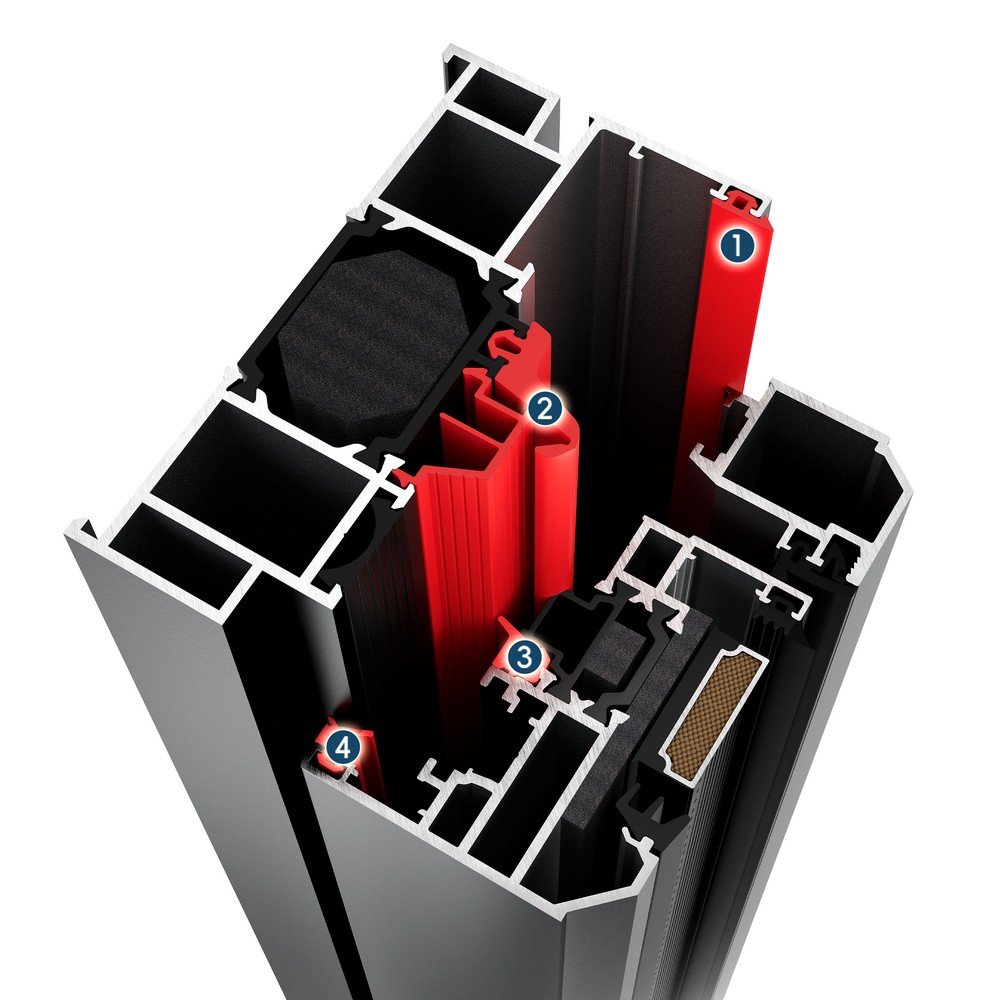

πολυθάλαμος στεγανοποιητική δομή παραθύρου που ανοίγει προς τα μέσα

Πολλαπλές Διαδρομές Σφράγισης
Ένα συγκολλημένο κεντρικό παρέμβυσμα και εσωτερικό παρέμβυσμα αερισμού σχηματίζουν την τεκμηριωμένη δομή στεγανοποίησης.

Παράμετροι συστήματος MOONREACH

Ανοιγμα
Κλίση προς τα μέσα και κλίση προς τα μέσα

Βάθος πλαισίου
105 χλστ

Αποχέτευση
Κρυφή αποχέτευση

Πλάτος Θερμοδιακοπής
Πλαίσιο: 39 χλστ
Γυάλινο φύλλο: 24 mm
Φύλλο οθόνης: μη θερμοσπαστικό

Πάχος τοίχου προφίλ
Σκελετός: 1,8 χλστ
Φύλλο παραθύρου: 1,8 mm
Φύλλο οθόνης: 2,0 mm

Standard Spacer
Μαύρος διαχωριστής αλουμινίου σχεδιασμένος να συνδυάζεται με διαφορετικά εσωτερικά φινιρίσματα

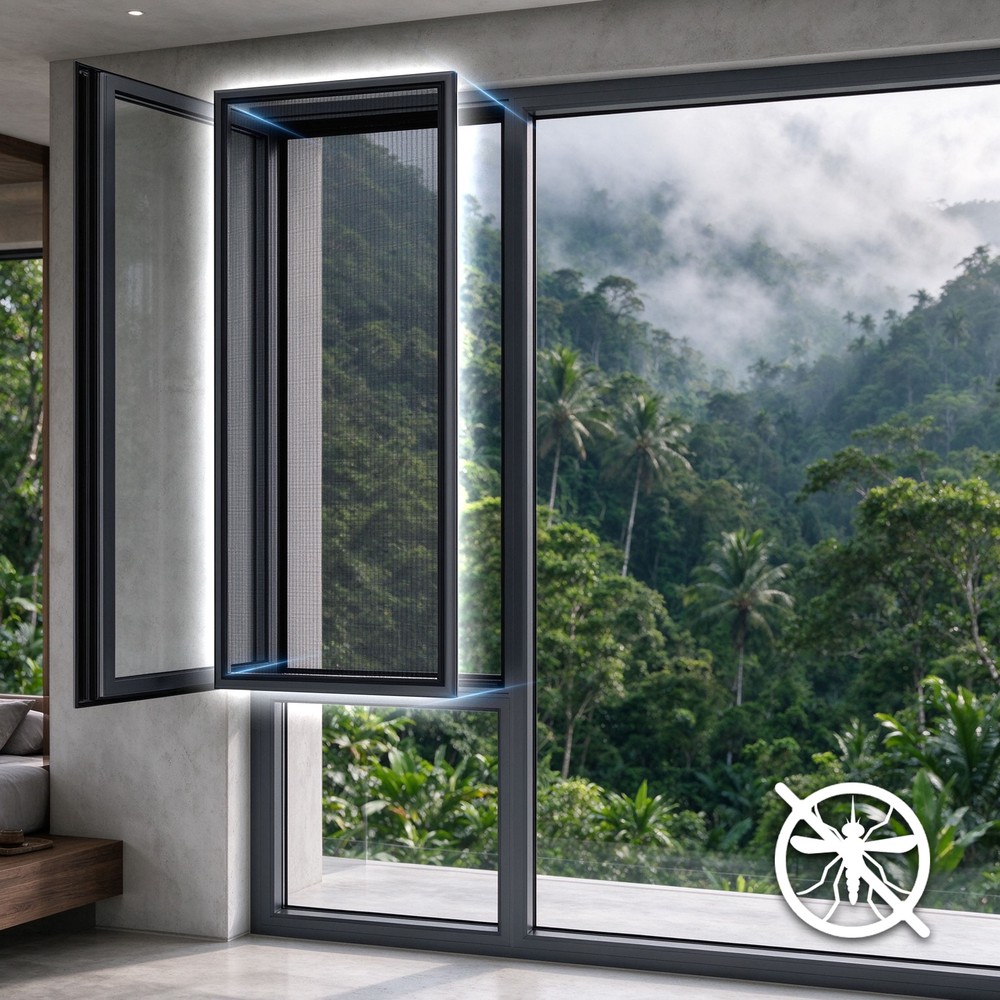

Οθόνη
Πρότυπο 3018 πλέγμα ασφαλείας. προαιρετικό πλέγμα υψηλής διαφάνειας

Προαιρετικά ενσωματωμένα στόρια
Μαγνητικό: 19A ή 26A
Μηχανοκίνητο: 21Α ή 27Α
Ηλιακή ενέργεια: 21A ή 27A

Τυπικό τζάμι
Φύλλο: 5+27A+5
Σταθερό πάνελ: 5+22A+5

Προαιρετικό τζάμι
5+12A+5+12A+5

Προαιρετικό τζάμι με σταθερό πάνελ
6+22A+5, 6+20A+6, 8+19A+6, 8+16A+8, 10+22A+10, ή 12+19A+12

Προαιρετικοί τύποι γυαλιού
Γυαλί με διπλή διαυγή μόνωση. Γυαλί Low-E για θερμομόνωση. μονωμένο γυαλί με ενσωματωμένες περσίδες για σκίαση. πολυστρωματικό μονωμένο γυαλί για έλεγχο ήχου

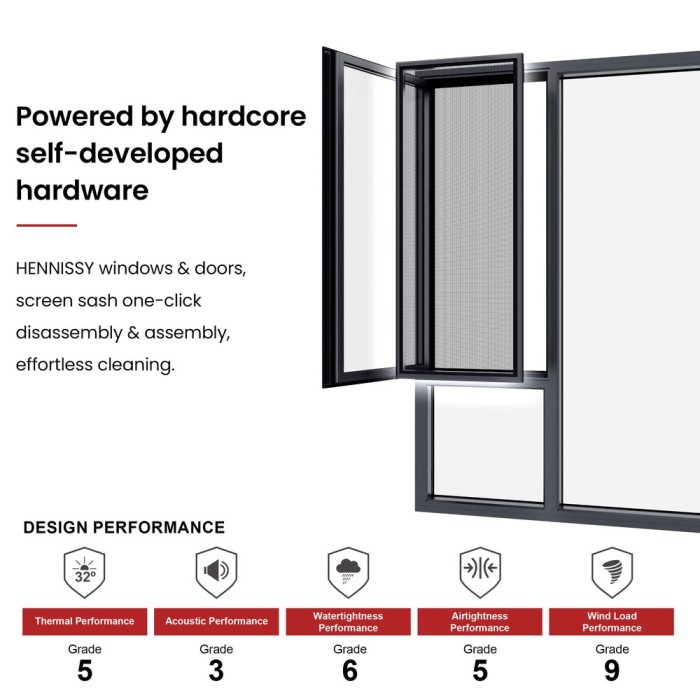

Τεκμηριωμένα επίπεδα απόδοσης

Αντίσταση στον άνεμο
Επίπεδο 9
P3 ≥ 5,0 kPa

Στεγανότητα
Επίπεδο 6
ΔP ≥ 700 Pa

Αεροστεγανότητα
Επίπεδο 5
2,0≥q1>1,5 m³/(m·h)
6,0≥q2>4,5 m³/(m²·h)

Θερμομόνωση
Επίπεδο 5
3,0>K≥2,5 W/(m²·K)

Ηχομόνωση
Επίπεδο 3
30≤Rw+Ctr<35 dB

Παραδείγματα διαμόρφωσης παραθύρου

Τα σχέδια δείχνουν σταθερά τζάμια, λειτουργικά φύλλα και τμήματα οθόνης.

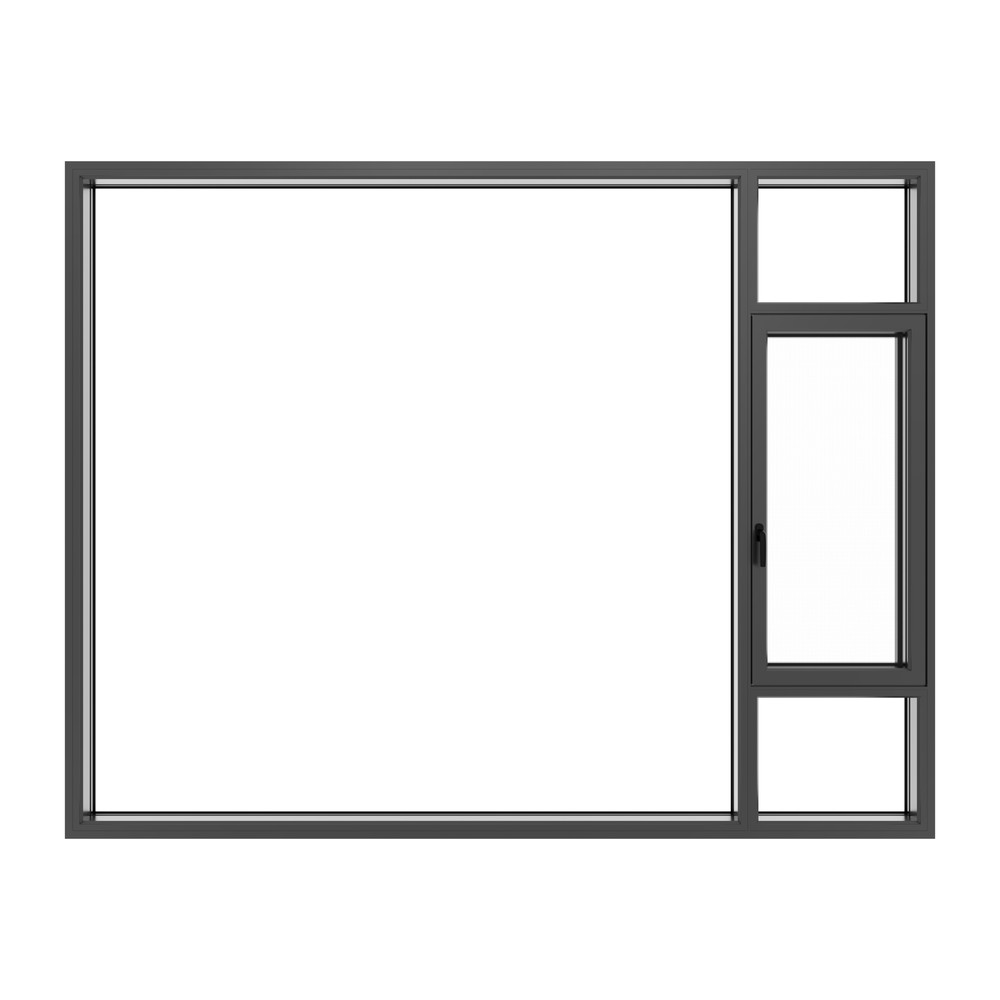

διαμόρφωση παραθύρου με κλίση και περιστροφή με πλευρικούς αεραγωγούς

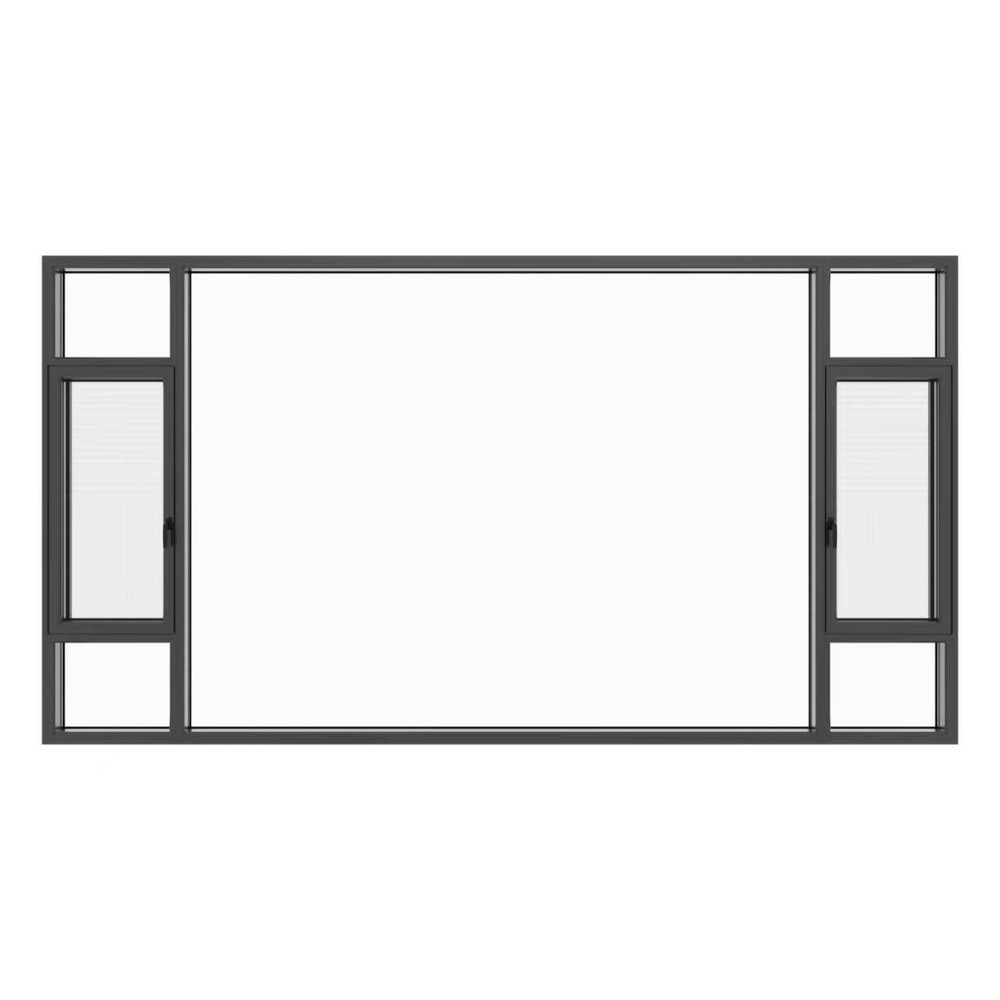

φαρδιά διαμόρφωση παραθύρου αλουμινίου με δύο πλαϊνούς αεραγωγούς

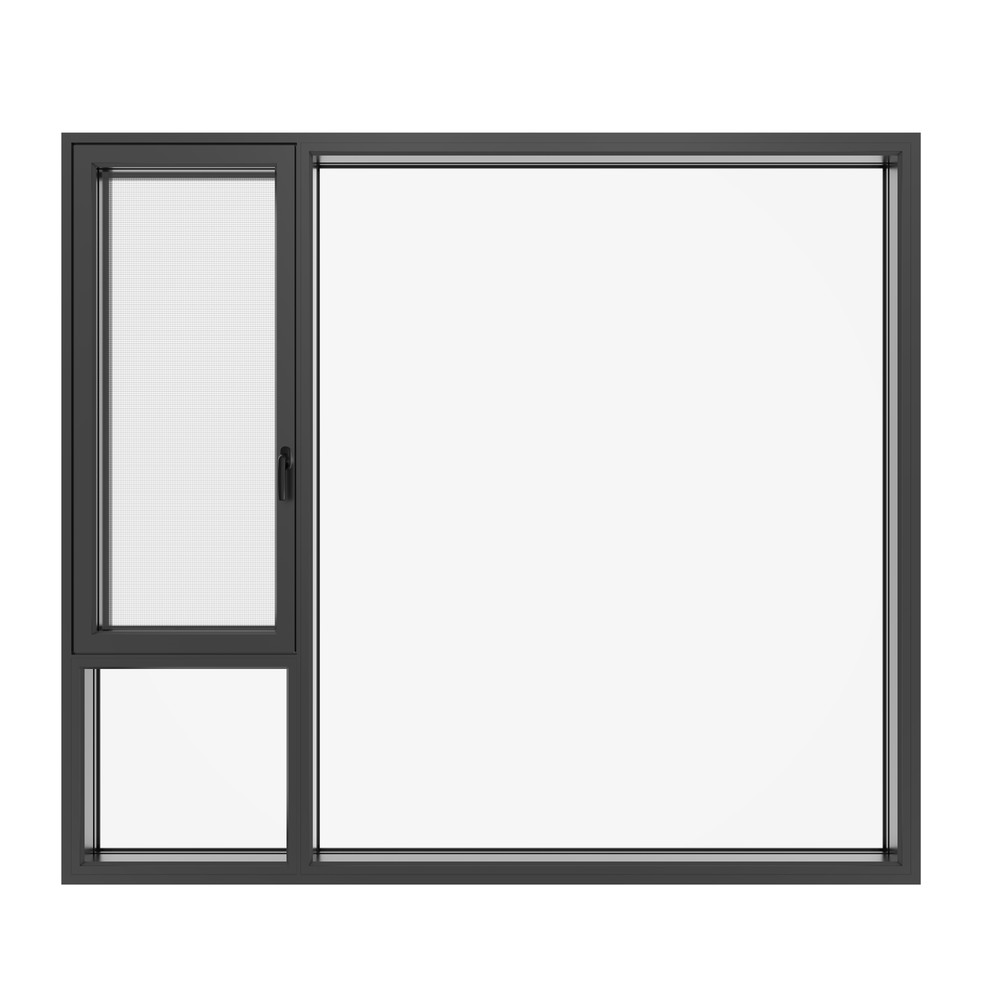

διαμόρφωση παραθύρου με κλίση αλουμινίου με τμήμα οθόνης

Οικιακές εφαρμογές και εφαρμογές έργου για Tilt and Turn Windows

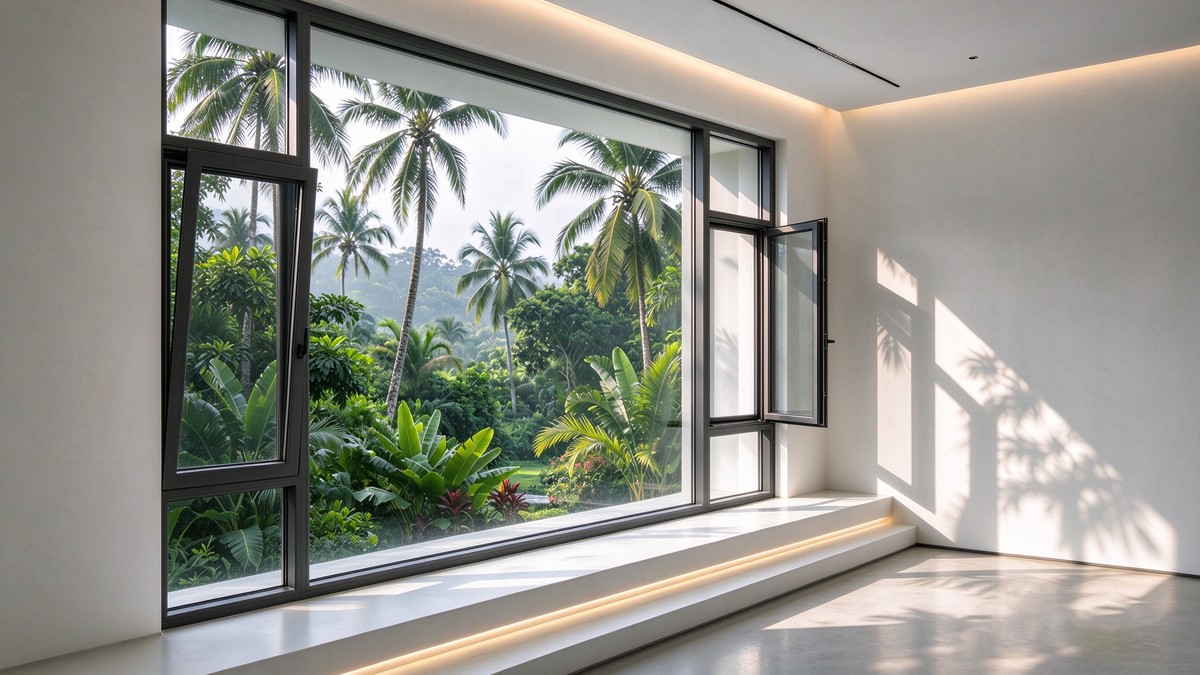

Θερμοδιακοπή κλίση και περιστροφή του παραθύρου σε εσωτερικό χώρο κατοικίας

Αυτό το παράθυρο ταιριάζει σε δωμάτια κατοικιών και κλειστά μπαλκόνια. Οι ιδιοκτήτες σπιτιού, οι αρχιτέκτονες, οι εργολάβοι, οι διανομείς και οι αγοραστές έργων μπορούν να καθορίσουν διπλά τζάμια ανακλινόμενα παράθυρα ή μεγάλα παράθυρα με κλίση και περιστροφή χρησιμοποιώντας τις τεκμηριωμένες επιλογές υαλοπινάκων, οθόνης και τυφλού. Επιβεβαιώστε τη διάταξη ανοίγματος και τη διαμόρφωση πριν από την παραγωγή.
